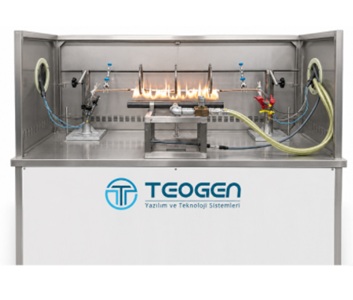

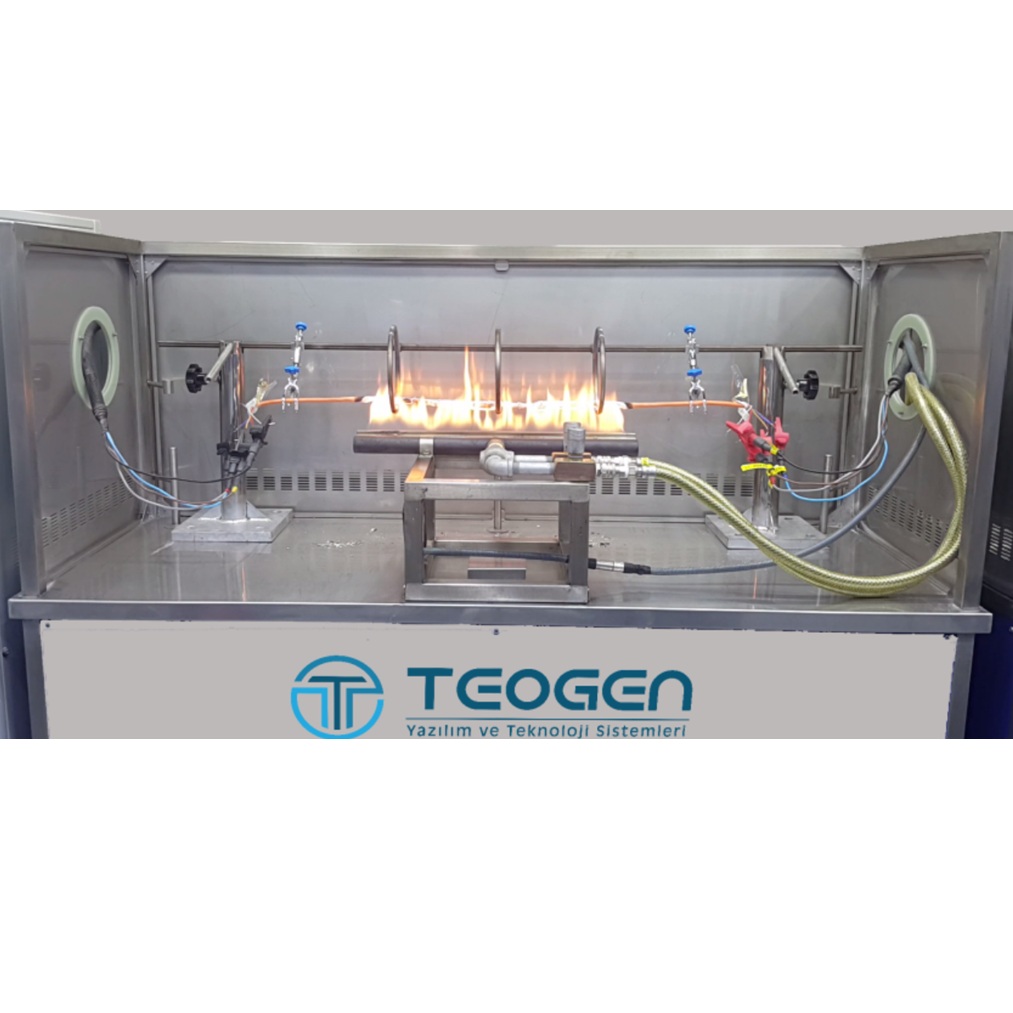

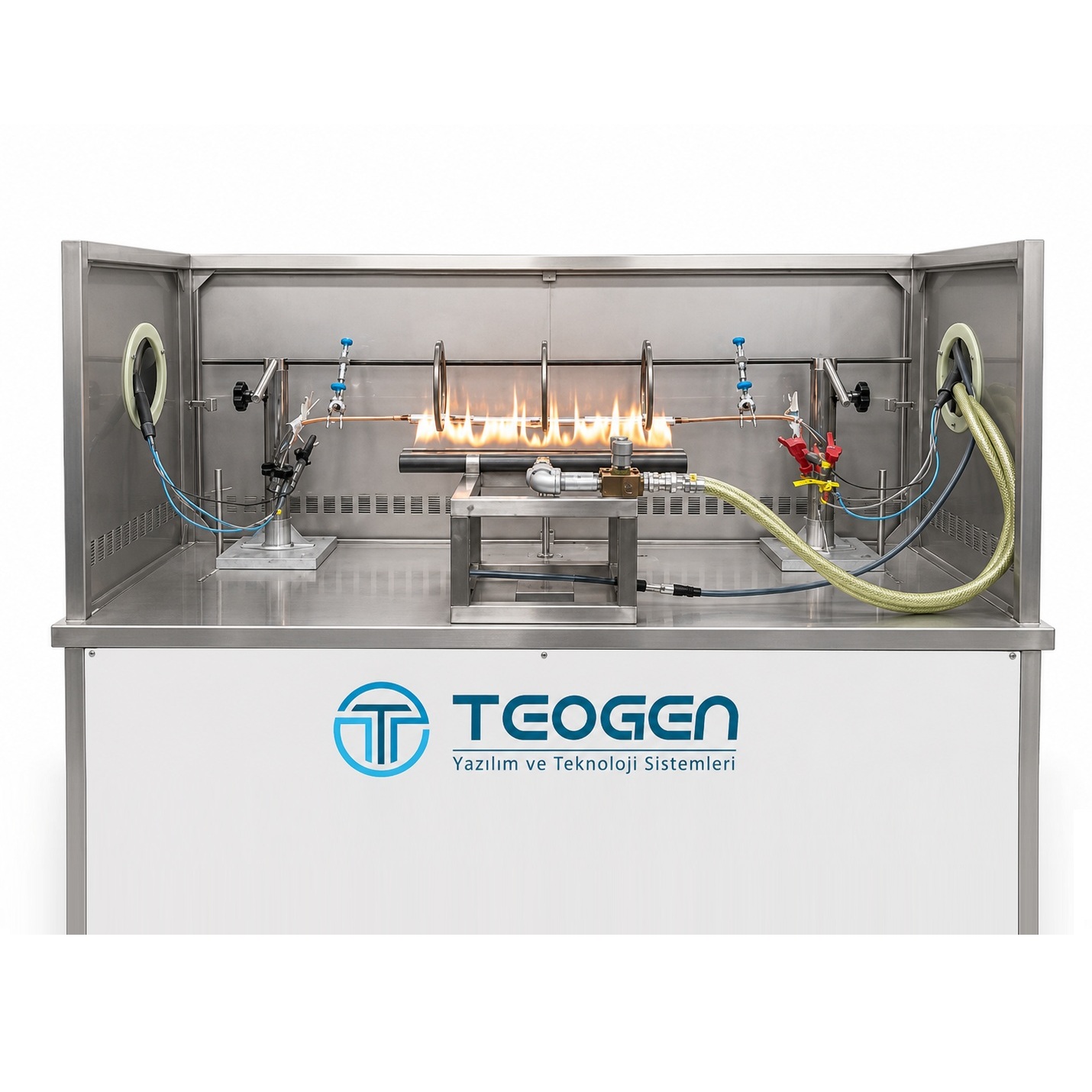

BS 6387 Kategori C Kablo Yangına Dayanım Test Sistemi

Teogen Teknoloji tarafından geliştirilen BS 6387 Kategori C Test Sistemi, kabloların yangın koşulları altında elektriksel devre bütünlüğünü koruma performansını değerlendirmek amacıyla tasarlanmıştır.

Sistem, BS 6387 standardının 2013 revizyonunda belirtilen test gereklilikleri dikkate alınarak geliştirilmiş olup kablo numunelerinin 950 ± 40 °C sıcaklıkta, 180 dakikaya kadar akım sürekliliği testlerinin güvenli, kontrollü ve tekrarlanabilir şekilde gerçekleştirilmesini sağlar.

Cihazın mekanik yapısı, gaz ve hava kontrol sistemleri, sıcaklık ölçümü, elektriksel yükleme, güvenlik bileşenleri ve test yazılımı Teogen Teknoloji tarafından bütünleşik bir sistem olarak sunulmaktadır.

Öne Çıkan Özellikler

• BS 6387 Kategori C testlerine uygun sistem tasarımı
• 950 ± 40 °C çalışma sıcaklığı
• 180 dakikaya kadar test süresi
• AISI 304 kalite paslanmaz çelik konstrüksiyon
• Dijital gaz ve hava akış ölçümü
• Bilgisayar kontrollü gaz, hava ve ateşleme sistemi
• Otomatik akım ve gerilim takibi
• Gaz kaçağı algılama ve güvenlik sistemi
• Otomatik veri kaydı ve raporlama
• T-UCT test kontrol yazılımı
• ERP ve Endüstri 4.0 sistemleriyle entegrasyon
• Çoklu kullanıcı ve çoklu dil desteği

Test Sistemi Teknik Özellikleri

Paslanmaz Çelik Konstrüksiyon

Test cihazının ana gövdesi ve test alanında kullanılan mekanik parçalar, yüksek sıcaklık ve zorlu laboratuvar koşullarına dayanıklı AISI 304 kalite paslanmaz çelikten üretilmektedir.

Konstrüksiyon, uzun süreli kullanımlarda mekanik dayanıklılığın korunması ve test ortamının kolay temizlenebilmesi gözetilerek tasarlanmıştır.

TGNburn6387C Brülör Sistemi

TGNburn6387C, BS 6387 Kategori C test gereklilikleri referans alınarak geliştirilen tüp tipi propan gaz brülörüdür.

Brülörün temel özellikleri:

• 610 mm yakıcı yüzey uzunluğu
• 1,32 mm çapında alev çıkış delikleri
• Entegre ateşleme probu
• Homojen alev dağılımı
• Yüksek sıcaklığa dayanıklı konumlandırma sistemi
• 950 ± 40 °C aralığında stabil çalışma
• Maksimum 1100 °C sıcaklığa dayanım

Brülör konumlandırma sistemi, test sırasında alevin numuneye doğru mesafe ve açıyla uygulanmasına yardımcı olur.

TGNmix1418 Venturi Gaz Karıştırıcı

TGNmix1418 venturi mikser, BS 6387 test şartlarında ihtiyaç duyulan gaz ve hava karışımının elde edilmesi amacıyla özel alaşımlı döküm malzemeden üretilmektedir.

Sistem, brülörün dengeli ve kararlı bir alev oluşturmasına yardımcı olarak test sıcaklığının istenen aralıkta tutulmasını destekler.

Sıcaklık Ölçüm Sistemi

Test sıcaklığı, BS 6387 standardında belirtilen ölçüm gereklilikleri dikkate alınarak takip edilmektedir.

Sıcaklık ölçümlerinde:

• 1,5 mm çapında termokupllar
• EN 60584-1 ile uyumlu sensörler
• Mineral yalıtımlı yapı
• Paslanmaz çelik koruyucu kılıf

kullanılmaktadır.

Sıcaklık değerleri test boyunca anlık olarak izlenir, kayıt altına alınır ve grafiksel olarak kullanıcıya sunulur.

Numune Sabitleme ve Gerdirme Sistemi

Kablo numunelerinin test boyunca doğru konumda tutulabilmesi için AISI 304 kalite paslanmaz çelikten üretilmiş sabitleme sistemi kullanılmaktadır.

Sistem aşağıdaki bileşenlerden oluşur:

• 5 adet kablo sabitleme çemberi
• 2 adet gerdirme aparatı
• Hareketli konumlandırma mekanizması

Hareketli tasarım sayesinde numune yerleşiminden kaynaklanabilecek hataların azaltılması ve tekrar testlerinde aynı konumlandırma şartlarının sağlanması amaçlanmaktadır.

Dijital Hava ve Gaz Akış Kontrolü

Hava ve gaz akış değerleri, dijital kütle akış ölçerler aracılığıyla takip edilmektedir.

Dijital ölçüm sistemi:

• Ortam sıcaklığı değişimlerinden daha az etkilenir
• Gaz sıcaklığı değişimlerine karşı daha kararlı ölçüm sağlar
• Test değerlerinin anlık olarak kaydedilmesine imkân verir
• Tekrarlanabilir test koşullarının oluşturulmasını destekler

İsteğe bağlı olarak sistem, dijital kütle akış kontrolcüleri ile donatılabilir.

Hava ve gaz hatlarının açma-kapama işlemleri, endüstriyel tip sızdırmaz solenoid valfler üzerinden bilgisayar tarafından otomatik olarak kontrol edilir.

Elektriksel Test ve İzleme Sistemi

TGNpower06 Güç Ünitesi

TGNpower06, test numunesine gerekli test gerilimini sağlamak amacıyla geliştirilmiş üç fazlı yıldız bağlantılı transformatör sistemidir.

Her fazda 2 A korumalı devre kesici bulunmaktadır.

Standart gerilim kademeleri:

• 110 V
• 175 V
• 250 V
• 300 V
• 450 V
• 600 V

Gerilim kademeleri, proje ve müşteri gereksinimlerine göre üretim aşamasında değiştirilebilir veya artırılabilir.

TGNloader Yük Sistemi

TGNloader yük ünitesi, test sırasında her bir devrede 0,25 A yük oluşturmak amacıyla tasarlanmıştır.

Sistem, farklı gerilim kademelerinde akım değerinin ±%1 doğrulukla uygulanmasını destekler.

TGNanalyst Ölçüm Elektroniği

Test boyunca akım ve gerilim değerleri TGNanalyst elektronik ölçüm kartı üzerinden anlık olarak izlenir.

Sistem sayesinde:

• Akım ve gerilim değerleri sürekli takip edilir
• Ölçüm değerleri kayıt altına alınır
• Kararsızlıklar ve kesintiler belirlenir
• Devre bütünlüğü durumu izlenir
• Test sonuçları yazılıma aktarılır

Numunelerin güvenli elektrik bağlantıları için CAT III güvenlik kategorisine uygun 8 adet krokodil konnektör sunulmaktadır.

Otomatik Kontrol ve Güvenlik

Test cihazının hava, gaz, ateşleme ve elektriksel kontrol işlemleri bilgisayar üzerinden otomatik olarak yönetilmektedir.

Sistem aşağıdaki güvenlik özelliklerini içerir:

• Gaz kaçağı algılama sistemi
• Test cihazı içinde gaz sensörü
• Test odası için ilave sensör bağlantısı
• Endüstriyel tip sızdırmaz solenoid valfler
• Elektriksel izolasyon ve devre koruması
• Yönetmeliklere uygun çelik örgülü gaz hortumları
• Sesli ve görsel alarm sistemi
• Acil durdurma fonksiyonu
• Başarısız test durumunda otomatik güvenli bekleme
• Havalandırma ve kapı durum kontrolü
• Uyarı ve güvenlik işaretleri

Yaklaşık 20 m³ hacimli bir test odası için, saha şartlarına ve risk değerlendirmesine bağlı olarak ilave gaz sensörü kullanılabilir.

Test Hücresi Dijital I/O Entegrasyonu

Dijital giriş ve çıkış ünitesi sayesinde test hücresindeki yardımcı sistemler kontrol yazılımına bağlanabilir.

Entegre edilebilen sistemlerden bazıları:

• Test alanı aydınlatması
• Havalandırma sistemi
• Kapı emniyet anahtarı
• Gaz alarmı
• Acil durdurma sistemi
• Ateşleme ünitesi
• Yardımcı sensörler
• Sesli ve görsel uyarı cihazları

T-UCT Test Kontrol ve Raporlama Yazılımı

T-UCT – Teogen Universal Cable Tester, Teogen Teknoloji tarafından geliştirilen merkezi test kontrol, veri toplama ve raporlama yazılımıdır.

Yazılım; elektriksel, elektronik, mekanik, kimyasal, yangına tepki ve yangına dayanım test cihazlarının tek bir platform üzerinden yönetilmesine imkân verir.

Teogen bünyesinde geliştirilen T-UCT yazılımı, son kullanıcı müşterilerine çoklu kullanıcı desteğiyle sunulmaktadır. Yetkilendirilmiş kullanıcılar, fabrika ağına bağlı bilgisayarlar üzerinden testleri takip edebilir, sonuçları görüntüleyebilir ve raporları indirebilir.

Endüstri 4.0 ve ERP Entegrasyonu

T-UCT yazılımı, kablolu veya kablosuz haberleşme protokolleri üzerinden Endüstri 4.0 uyumlu cihazlarla iletişim kurabilecek şekilde geliştirilmiştir.

Yazılım aşağıdaki sistemlerle veri alışverişi yapabilecek şekilde yapılandırılabilir:

• Microsoft Word
• Microsoft Excel
• Microsoft Access
• OneNote
• SAP
• SAP S/4HANA
• Canias
• IFS
• Logo
• Senkron ERP / Prometrik
• FreeDom
• Sistrade
• Diğer kurumsal ERP ve kalite yönetim sistemleri

Entegrasyon kapsamı, müşterinin kullandığı yazılıma ve iletişim altyapısına göre projelendirilir.

T-UCT Yazılım Özellikleri

Kullanıcı Dostu Arayüz

T-UCT, operatörlerin testleri kolay ve güvenli şekilde başlatabilmesi için sade ve anlaşılır bir kullanıcı arayüzüne sahiptir.

Standarda uygun test parametreleri sistem tarafından otomatik olarak seçilerek eksik veya hatalı veri girişlerinin azaltılması hedeflenir.

Otomatik Test Kontrolü

Tek komutla:

• Hava sistemi devreye alınabilir
• Gaz akışı başlatılabilir
• Ateşleme gerçekleştirilebilir
• Elektriksel test devresi aktif hâle getirilebilir
• Ölçümler kaydedilebilir
• Test sonunda sistem güvenli şekilde kapatılabilir

Ürün ve Üretim Verilerinin Kaydı

ERP veya kullanıcı girişi üzerinden aşağıdaki bilgiler kaydedilebilir:

• Müşteri bilgileri
• Ürün bilgileri
• Sipariş bilgileri
• Üretim iş emri
• Lot numarası
• Operatör bilgileri
• Test standardı
• Test parametreleri
• Kalite değerlendirmeleri
• Test sonuçları

Barkod okuyucu desteği sayesinde ERP sisteminde kayıtlı ürün bilgileri hızlı ve doğru şekilde teste aktarılabilir.

Veri Arşivleme ve İzlenebilirlik

Geçmiş testlere ait ölçümler ve kayıtlar sistemde saklanır.

Arşivlenen veriler:

• Geriye dönük inceleme
• Test karşılaştırması
• Tekrar test analizi
• Ürün bazlı değerlendirme
• Dönemsel kalite raporlaması

amacıyla kullanılabilir.

Esnek Raporlama

Modüler raporlama altyapısı sayesinde:

• Müşteriye özel
• Ürüne özel
• Standarda özel
• Dile özel
• Kurumsal tasarıma özel

rapor formatları oluşturulabilir.

Yazılım Türkçe, İngilizce, Rusça ve Arapça gibi farklı dillerde raporlama yapabilecek şekilde yapılandırılabilir.

Otomatik Bildirimler

Test sonuçları, belirlenen zaman aralıklarında veya test tamamlandığında ilgili yöneticilere otomatik olarak e-posta ile gönderilebilir.

Fotoğraf ve Görsel Kayıt

Test başlangıcında ve bitişinde otomatik olarak alınan fotoğraflar, test kaydına ve sonuç raporuna eklenebilir.

Günlük Kontrol ve Kalibrasyon Kayıtları

Günlük kontrol ve doğrulama işlemleri yazılım üzerinden gerçekleştirilebilir. Yapılan işlemler kayıt altına alınarak raporlarda görüntülenebilir.

Grafiksel Veri Takibi

Test sırasında çevre birimlerinden alınan veriler grafiksel olarak izlenebilir:

• Gerilim
• Akım
• Sıcaklık
• Gaz akışı
• Hava akışı
• Kalibrasyon değerleri
• Yardımcı sensör verileri

Test Odası ve Altyapı Gereksinimleri

Test sisteminin güvenli ve doğru şekilde çalışabilmesi için aşağıdaki laboratuvar şartlarının sağlanması önerilmektedir.

Test Ortamı

• Minimum 20 m³ test odası hacmi
• Test sırasında kontrolsüz hava akımı bulunmayan ortam
• Test başlangıcında 10–40 °C ortam sıcaklığı
• Yanma gazları için uygun tahliye ve havalandırma sistemi
• Güvenli gaz depolama ve dağıtım altyapısı
• Uygun yangın güvenliği ekipmanları

Hava ve Gaz Beslemesi

• Minimum 4 bar besleme basıncı
• Nem ve kirletici içermeyen hava kaynağı
• Uygun propan gaz besleme sistemi
• Yönetmeliklere uygun borulama ve bağlantı ekipmanları

Elektrik Gereksinimleri

• 1 × 380 V AC
• 1 × 220 V AC
• Maksimum 3 A yardımcı besleme ihtiyacı
• Uygun topraklama ve elektriksel koruma altyapısı

Veri İletişimi

• Ethernet veri hattı veya Wi-Fi bağlantısı
• ERP entegrasyonu için ağ erişimi
• Uzak izleme ve raporlama için yetkilendirilmiş ağ altyapısı

Projelendirme ve Teknik Destek

Cihazın kurulacağı laboratuvara ilişkin aşağıdaki çalışmalar Teogen Teknoloji tarafından desteklenmektedir:

• Laboratuvar yerleşim planı
• Elektrik altyapı gereksinimleri
• Hava ve gaz tesisatı bilgileri
• Havalandırma ve gaz tahliye sistemi önerileri
• Test odası iklimlendirme şartları
• Güvenlik sistemi yerleşimi
• Teknik altyapı dokümanları
• Tasarım ve 3D yerleşim çizimleri

Gerekli altyapı bilgileri, cihaz kurulumu öncesinde müşteri ile paylaşılmaktadır.

Teslimat Kapsamı

Sistem, proje kapsamına bağlı olarak aşağıdaki doküman ve bileşenlerle birlikte teslim edilmektedir:

• BS 6387 Kategori C test cihazı
• Brülör ve gaz karıştırma sistemi
• Elektriksel güç ve yükleme ünitesi
• Akım ve gerilim ölçüm sistemi
• Hava ve gaz kontrol bileşenleri
• Gaz alarm ve güvenlik sistemleri
• T-UCT kontrol ve raporlama yazılımı
• Kullanım kılavuzu
• Test uygulama talimatları
• Bakım ve kontrol dokümanları
• Operatör eğitimi
• Kurulum ve devreye alma hizmeti

Garanti

TEOGEN markalı ürünler, kullanım kılavuzunda belirtilen çalışma şartlarına, güvenlik uyarılarına ve bakım esaslarına uyulması koşuluyla imalat hatalarına karşı 2 yıl Teogen Teknoloji ve Endüstriyel Yazılım Sistemleri San. Tic. Ltd. Şti. garantisi kapsamındadır.

Garanti kapsamı; projenin teknik içeriğine, kullanım koşullarına ve taraflar arasında imzalanan satış sözleşmesine göre belirlenmektedir.
