ÜRÜN BİLGİSİ:
BS 6387:1983-->1994-->2013:

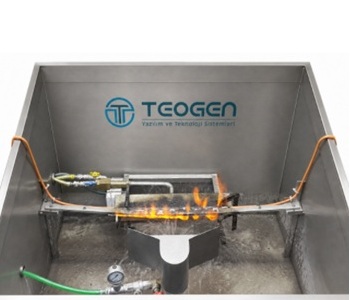

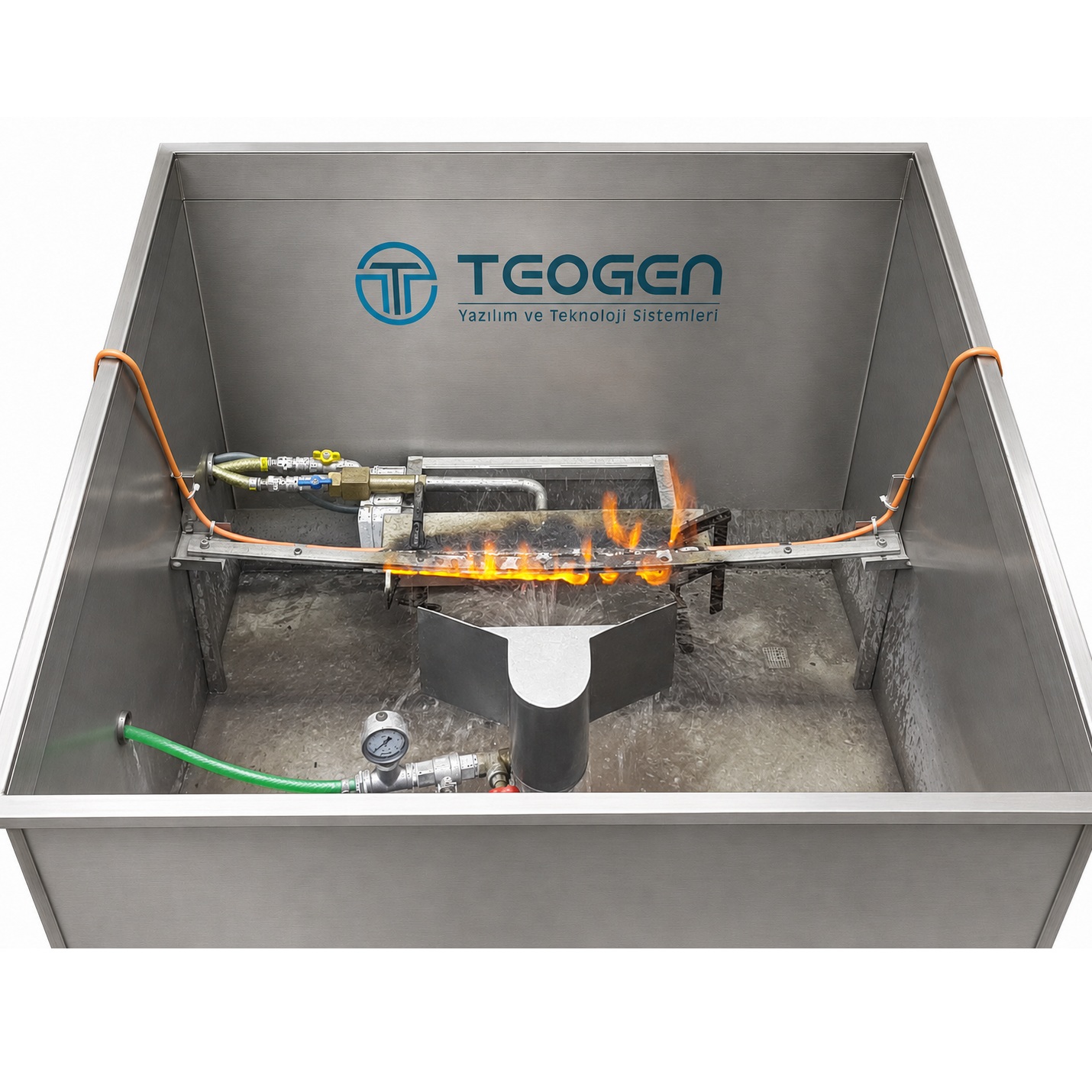

BS 6387 Kategori W Test cihazımız, test standardının son güncellenmesinde (Kasım 2013) yapılan değişiklikleri kapsamaktadır.
AISI 304 Kalite paslanmaz çelik konstrüksiyon ile üretilmektedir.
Cihazımız standart kapsamında 30 dakikalık (15+15) su püskürtmeli akım sürekliliği testini yapabilmektedir.
Brülör “TGNburn1857B”, BS 6387 standardın da belirtildiği EN 50200 standardı için 11-55 1857B referans alınarak tasarlanmış 1,32mmØ delikli, yakıcı yüzü 500mm uzunluğunda olan ribbon tip propan gaz brülörüdür. Ateşleme probu brülöre entegre olarak sunulmaktadır.
Gaz karıştırıcı venturi mikser “TGNmix1418”, EN 50200 14-18 referansıyla özel alaşım döküm olarak üretilmektedir.
Standartta belirtilen 650±40 °C aralığında stabil çalışmaktadır. (max. 1000 °C) Su püskürtme sistemi “TGNspray” AISI 304 (EN 1.4301) Paslanmaz yönlendirici içerisine sabitlenen 0.25 L/m²/s and 0.30 L/m²/s sıvı akışını garanti eden motorlu türbin tip dijitalize akış ölçerden oluşan sprinker sistemi.
Brülör, 1100 °C ‘ye dayanıklı sistemi ile donatılmıştır. Test esnasında püskürtülen sudan etkilenip sönmemesi AISI 304 (EN 1.4301) Paslanmaz koruma ile sağlanmıştır.
Sıcaklık ölçümleri, 1 adet 1,5mm çapında BS 6387 standardında belirtilen EN 60584-1’e uyumlu mineral kaplı paslanmaz çelik kılıflı termokupl kullanılarak yapılmaktadır.
AISI 304 (EN 1.4301) Paslanmazdan imal edilen test kabini püskürtülen suyun dış etmenleri etkilemesini önlemektedir.
Kablo sabitleyici, sıcak daldırma metodu ile güçlendirilmiş çelik lamalar ile sağlanır ve hareketli konumlandırma sayesinde hatalı konumlandırmaların önüne geçilmekte ve tekrar testlerin güvenirliliği arttırmaktadır.
Test numunesinin montajı, sıcak daldırma metodu ile güçlendirilmiş çelik kelepçeler ile sağlanır. 3- 20mm arasındaki kablo çapları için 3 farklı ebatta 1 er takım olarak toplam 15 adet cihaz ile birlikte verilmektedir.
Hava ve gaz bilgileri, standardın önerdiği gibi dijital kütle akış metreler ile ölçülmektedir. Dijital kütle akış kontrolcüsü opsiyon olarak sunulmaktadır. Analog debi akış ölçerler ortam ve gaz sıcaklıkları değişimlerinde hatalı ölçüm yaptığı/sürekli kalibrasyon gerektirdiği için tavsiye edilmemektedir.
Hava, gaz ve su açılış ve kapanışları endüstriyel tip sızdırmaz selenoid valfler ile bilgisayar tarafından kontrol edilmektedir.
Gaz alarm sistemi test cihazı içerisinde mevcuttur. Ayrıca test odasına da gerekli miktarda sensör yerleştirilmektedir. 20m³’lük oda için +1 adet yeterlidir.
Test akım ve gerilimi “TGNpower06”, her bir fazı 2A korumalı devre kesiciler barındıran uzun ömürlü 3 fazlı yıldız transformatörden oluşmaktadır. Voltaj kademeleri 110, 175, 250, 300, 450 ve 600 Volt olarak ön tanımlıdır. İsteğe bağlı olarak üretim aşamasında arttırılabilir/değiştirilebilir.
Test esnasında 0,25A’lik yük dağılımı için tasarlanmış “TGNloader” yük hücresi, her voltaj kademesinde ±%1 doğrulukta akım çekmeyi garanti eder. Test esnasında akım ve gerilim izlemeleri “TGNanalyst” elektronik kartı ile anlık ölçülerek tüm test boyunca değerlerin stabil kalmasını sağlar. Test numunelerinin kolay ve güvenli elektriksel bağlantıları için CAT III güvenlik kategorisine sahip 8 adet krokodil konnektör.
Hava, gaz, ateşleme, su püskürtme, ve elektriksel veriler bilgisayar tarafından çevre birimler aracılığıyla otomatik kontrol edilir ve anlık olarak tüm değerler kaydedilir.
Test cihazımız ISO 18001 iş sağlığı ve güvenliği kapsamında yapılması/karşılanması gereken tüm önlemleri barındırmaktadır. (Elektrik izolasyonu, gaz alarm sistemi, yönetmeliğe uygun çelik örgülü gaz boruları, uyarı levhaları vb) Test hücreleri adaptasyonu için dijital I/O unitesi. (Aydınlatma, havalandırma, kapı switch gibi bağlantılar)
Tüm yazılım, makine ve test cihazlarımız kullanım klavuzu ve test talimatları ile birlikte teslim edilir.
T-UCT Yazılımı (Teogen Universal Cable Tester) Üretim gamımızda yer alan tüm test cihazlarımıza (Elektrik-elektronik, mekanik, kimyasal, yangına tepki, yangına dayanım) adapte olarak tek program üzerinden tüm sistemleri kontrol etme ve raporlama olanağı sunmaktadır. T-UCT Yazılımı kendi bünyemizde geliştirildiği için son kullanıcı müşterilerimize çoklu lisans ücretsizdir. Müşterilerimiz kendi fabrikaları içerisindeki ağ bağlantısı olan tüm bilgisayarlardan kullanıcı yetkileri dahilinde testleri takip edebilir, sonuçları görüntüleyebilir ve raporları kendi bilgisayarlarına indirebilmektedir.
ÜRÜN ÖZELLİKLERİ:
Endüstri 4.0 uyumluluğu gözetilerek geliştirilen T-UCT yazılımı çok yönlü bağlantı alt yapısı ile kablolu ya da kablosuz protokolleri kullanarak endüstri 4.0 uyumlu cihazlar ile iletişim kurabilir.
Ofis programları (Word, Excel, Access, Onenote vb) ve ERP programları (SenkronERP/Prometrik, SAP, S4/Hana, Canias, IFS, Logo, FreeDom, Sistrade) gibi işletme içerisindeki programlar ile veri alış verişi yaparak uyumlu şekilde çalışabilir.
T-UCT Yazılımı kullanıcı dostu ara yüze sahiptir, herkes tarafından kolayca kullanılabilir.
Test edilen ürüne ait tüm bilgileri ERP alt yapısından alarak minimum iş gücü ile maksimum doğrulukta test bilgi kaydını sağlar. Barkod sistemi uyumluluğu sayesinde ERP’ye kayıtlı tüm ürünler için barkod okuyucu kullanılabilir.
Müşteri bilgileri, Ürün bilgileri, Sipariş bilgileri, Üretim iş emri, Lot numarası, Operatör bilgileri, Kalite durumları gibi çeşitli bilgiler sınırsız sayıda kayıt edilebilir, arşivlenebilir ve anlık ya da dönemsel raporlanabilmektedir.
Geriye dönük tüm ölçümler ve kayıtlar saklanır, istenildiğinde analiz ve tekrar testler için kullanılabilir.
Modüler ara yüz sayesinde kullanıcılar sınırsız sayıda rapor formatı (müşteriye özel, ürüne özel, dile özel vb) tasarlayabilir.
Program farklı dillerde raporlama yapabilir (TR, EN, RU, AR vb.) o Ölçümlere ait sonuçlar zamansal ya da paket bazlı olarak otomatik mail ile yöneticilere raporlanabilir.
Test başlangıç ve bitiş fotoğrafları otomatik alınarak test raporlarına eklenir.
Standartlara uyumlu test parametreleri otomatik seçilir, kullanıcıların hata yapması ya da eksik bilgi girişi engellenir.
Tek tuş ile tüm sistem otomatik devreye girerek testin başlaması sağlanır.
Hava, gaz, su, ve ateşleme sistemleri yazılım üzerinden otomatik olarak açılır ve kapatılır.
Test bitiş ve başarısız test durumlarında sesli ve görsel uyarı vererek tüm sistemi güvenli durumda beklemeye alır.
Günlük kalibrasyonlar yazılım üzerinden yapılır ve kayıtları tutularak raporlarda görüntülenir.
Çevre birimleri aracılığıyla toplanan tüm veriler (gerilim, akım, kalibrasyon sıcaklıkları ve su debisi gibi) yazılım üzerinde grafikler ile gösterilmektedir.
TEST ODASI GEREKSİNİMLERİ:
Test, minimum 20 m³ hacimli hava akımının olmadığı uygun bir oda içinde, 10 - 40 °C sıcaklık aralığında başlanarak yapılmalıdır. Ayrıca yakma sonucu ortaya çıkan zararlı gazların atılması için gaz tahliye sistemi öngörülmektedir.
Hava, gaz ve su beslemesi için minimum 4 bar basınçlı (hava ve gaz için nem içermeyen) besleme kaynakları.
Elektrik gereksinimi 1x380Volt + 1x220Volt AC max 3A
ERP iletişimi için data hattı / wifi
Cihazın yerleştirileceği laboratuvarın hazırlanması (laboratuvar iklimlendirme şartları, elektrik , hava, gaz, su, havalandırma vb tesisatlar) gerekli olan yerlerde alt yapı teknik bilgi, tasarım ve 3D çizimler tarafımızca ücretsiz sağlanmaktadır.
GARANTİ ŞARTLARI:
Kullanım kılavuzunda belirtilen esaslara, uyarılara ve standartlara uyulmak koşulu ile TEOGEN markalı ürünler imalat hatalarına karşı 2 (iki) yıl TEOGEN Teknoloji ve Endüstriyel Yazılım Sistemleri San. Tic. Ltd. Şti. garantisindedir.
