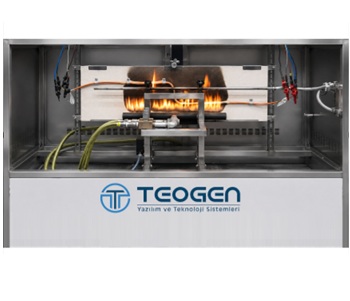

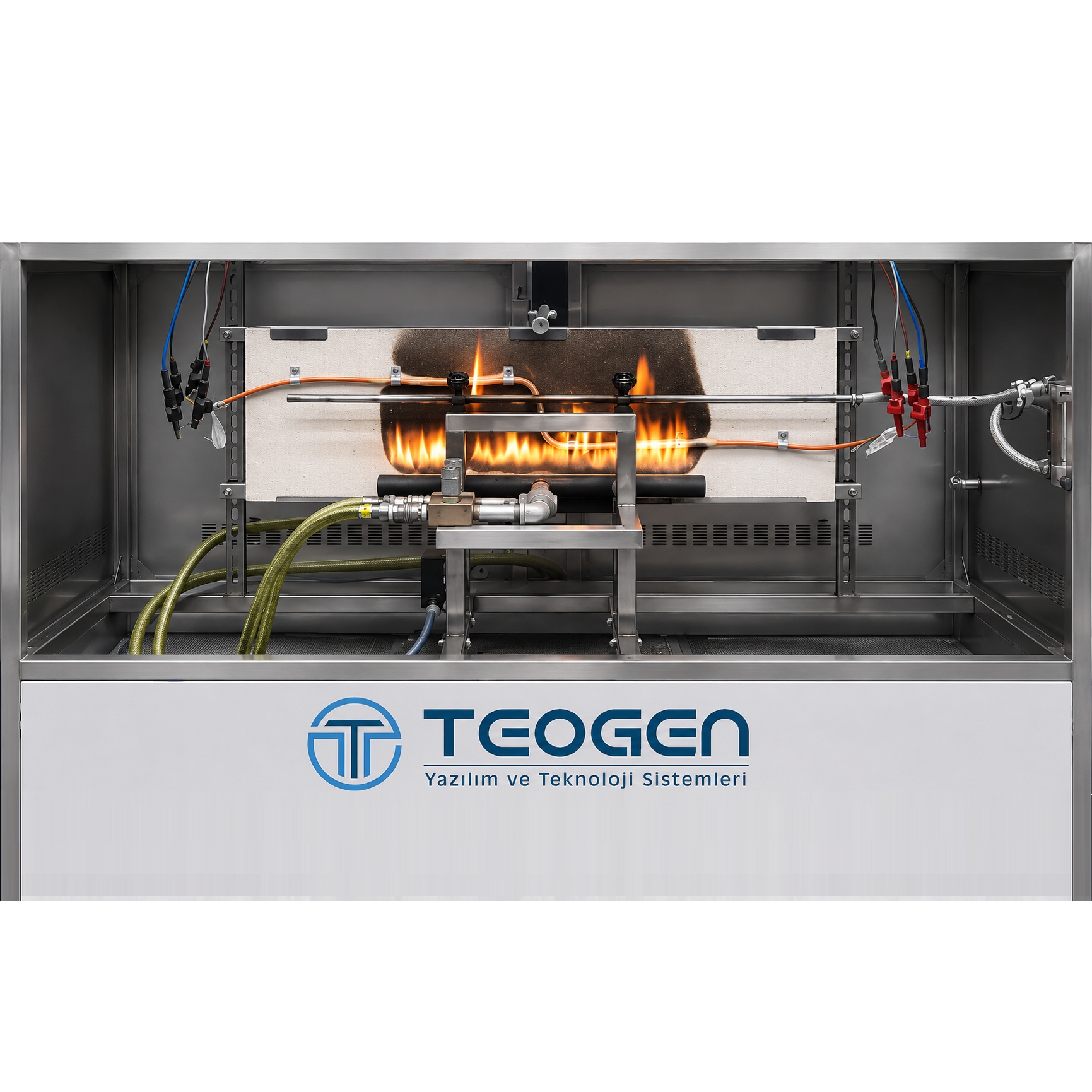

BS 6387 Kategori Z Test Cihazı

BS 6387 Kategori Z Test Cihazımız, BS 6387 standardının 1983, 1994 ve Kasım 2013 tarihli revizyonlarında belirtilen gereklilikler dikkate alınarak geliştirilmiştir.

Cihaz, AISI 304 kalite paslanmaz çelik konstrüksiyondan üretilmektedir.

Standart kapsamında cihazımız;

• 30 saniyelik mekanik darbe periyotlarıyla,
• 15 dakika süreyle,
• Akım sürekliliği testi gerçekleştirebilmektedir.

Brülör Sistemi

“TGNburn1857B” brülör, BS 6387 standardı için belirtilen 11-55 1857B referansı esas alınarak tasarlanmıştır.

Brülör;

• 1,32 mm çapında deliklere,
• 500 mm uzunluğunda yakıcı yüzeye,
• Ribbon tipi propan gazı brülör yapısına sahiptir.

Ateşleme probu, brülöre entegre olarak sunulmaktadır.

“TGNmix1418” gaz karıştırıcı venturi mikser, EN 50200 standardındaki 14-18 referansı esas alınarak özel alaşımlı döküm malzemeden üretilmektedir.

Sistem, standartta belirtilen 950 ± 40 °C sıcaklık aralığında kararlı şekilde çalışmaktadır. Maksimum çalışma sıcaklığı 1100 °C’dir.

Brülör, otomatik konumlandırma amacıyla 1100 °C sıcaklığa dayanıklı raylı sistemle donatılmıştır. Bu sistem sayesinde;

• Hatalı konumlandırmaların önüne geçilir,
• Test tekrarlanabilirliği artırılır,
• Tekrar testlerinin güvenilirliği yükseltilir.

Sıcaklık Ölçüm Sistemi

Sıcaklık ölçümleri, BS 6387 standardında belirtilen ve EN 60584-1 standardına uygun olan, 1,5 mm çapında mineral izolasyonlu ve paslanmaz çelik kılıflı bir adet termokupl kullanılarak gerçekleştirilmektedir.

Yanmaz Duvar ve Numune Montaj Sistemi

Yanmaz duvar, 900 × 300 mm boyutlarında, metal içermeyen ve 1100 °C sıcaklığa dayanıklı seramik levhadan oluşmaktadır.

Cihazla birlikte, kablo montajını kolaylaştırmak ve minimum bükülme yarıçapının hesaplanması ile işaretlenmesini sağlamak amacıyla paslanmaz çelik çizim mastarı sunulmaktadır.

Bu mastar sayesinde;

• Kabloya kolay ve doğru şekilde “Z” formu verilir,
• Yanmaz seramik levhanın kullanım ömrü uzatılır,
• Hatalı numune konumlandırmaları önlenir,
• Testlerin tekrarlanabilirliği ve güvenilirliği artırılır.

Test numunesinin montajı, sıcak daldırma yöntemiyle güçlendirilmiş P tipi çelik kelepçeler kullanılarak gerçekleştirilir.

Cihazla birlikte, 3–20 mm arasındaki kablo çaplarına uygun üç farklı boyutta toplam 15 adet kelepçe verilmektedir.

Hava, Gaz ve Su Kontrol Sistemi

Hava ve gaz debileri, standardın önerdiği şekilde dijital kütlesel akış ölçerler kullanılarak ölçülmektedir.

Dijital kütlesel akış kontrol cihazı opsiyonel olarak sunulmaktadır.

Analog debi ölçerler; ortam sıcaklığı ve gaz sıcaklığındaki değişimlerden etkilenmeleri, ölçüm hatalarına neden olmaları ve sürekli kalibrasyon gerektirmeleri nedeniyle tavsiye edilmemektedir.

Hava, gaz ve su sistemlerinin açma-kapama işlemleri, endüstriyel tip sızdırmaz solenoid valfler aracılığıyla bilgisayar tarafından otomatik olarak kontrol edilmektedir.

Gaz Güvenlik Sistemi

Gaz alarm sistemi test cihazına entegre olarak sunulmaktadır.

Ayrıca test odasına, oda hacmine uygun sayıda gaz sensörü yerleştirilmektedir. Minimum 20 m³ hacmindeki bir test odası için ilave bir adet gaz sensörü yeterlidir.

Mekanik Darbe Sistemi

Özel olarak geliştirilen “TGNshock” motorlu mekanik darbe sistemi;

• 30 ± 2 saniyelik periyotlarda,
• 60° açıdan,
• 25 ± 0,2 kg darbe kuvveti oluşturmayı garanti eder.

Her mekanik darbe, standardın öngördüğü Radiaflex R kauçuk burçlar sayesinde 1,5 ± 0,3 mm sapma sınırları içerisinde tutulmaktadır.

Test Akımı ve Gerilim Sistemi

“TGNpower06” test akımı ve gerilim sistemi, her fazında 2 A korumalı devre kesiciler bulunan, uzun ömürlü, üç fazlı yıldız bağlı transformatörden oluşmaktadır.

Standart voltaj kademeleri aşağıdaki şekilde önceden tanımlanmıştır:

• 110 V
• 175 V
• 250 V
• 300 V
• 450 V
• 600 V

Voltaj kademeleri, talebe bağlı olarak üretim aşamasında artırılabilir veya değiştirilebilir.

Test sırasında 0,25 A yük dağılımı için tasarlanan “TGNloader” yük hücresi, tüm voltaj kademelerinde ±%1 doğrulukla akım çekilmesini sağlar.

Akım ve gerilim değerleri, “TGNanalyst” elektronik kontrol kartı aracılığıyla anlık olarak ölçülür ve test süresince değerlerin kararlı kalması sağlanır.

Test numunelerinin kolay ve güvenli şekilde elektriksel bağlantısının yapılabilmesi için cihazla birlikte CAT III güvenlik kategorisine sahip sekiz adet krokodil konnektör sunulmaktadır.

Otomatik Kontrol ve Veri Kayıt Sistemi

Aşağıdaki sistemler, bilgisayar ve çevre birimleri aracılığıyla otomatik olarak kontrol edilmektedir:

• Hava sistemi,
• Gaz sistemi,
• Ateşleme sistemi,
• Su püskürtme sistemi,
• Mekanik darbe sistemi,
• Elektriksel test sistemleri.

Test sırasında elde edilen tüm değerler anlık olarak izlenmekte ve test süresince otomatik olarak kaydedilmektedir.

Cihaz; elektrik izolasyonu, gaz alarm sistemi, ilgili yönetmeliklere uygun çelik örgülü gaz hortumları, güvenlik uyarıları ve benzeri iş sağlığı ve güvenliği önlemleriyle donatılmıştır.

Test hücresinin diğer sistemlerle entegrasyonu için dijital giriş-çıkış ünitesi bulunmaktadır. Bu ünite üzerinden;

• Aydınlatma,
• Havalandırma,
• Kapı emniyet anahtarı,
• Diğer çevre birimleri

kontrol edilebilmektedir.

Tüm yazılımlarımız, makinelerimiz ve test cihazlarımız; kullanım kılavuzu ve test talimatlarıyla birlikte teslim edilmektedir.

T-UCT YAZILIMI

T-UCT — Teogen Universal Cable Tester yazılımı; ürün gamımızda bulunan elektrik-elektronik, mekanik, kimyasal, yangına tepki ve yangına dayanım test cihazlarının tek bir yazılım üzerinden kontrol edilmesini, izlenmesini ve raporlanmasını sağlar.

T-UCT yazılımı tamamen kendi bünyemizde geliştirildiği için son kullanıcılarımıza çoklu kullanıcı lisansı ücretsiz olarak sunulmaktadır.

Müşterilerimiz, fabrika içerisindeki ağa bağlı bilgisayarlar üzerinden kullanıcı yetkileri kapsamında;

• Testleri takip edebilir,
• Test sonuçlarını görüntüleyebilir,
• Raporları kendi bilgisayarlarına indirebilir,
• Geçmiş test kayıtlarına erişebilir.

ÜRÜN ÖZELLİKLERİ

Endüstri 4.0 Uyumluluğu

Endüstri 4.0 uyumluluğu dikkate alınarak geliştirilen T-UCT yazılımı, çok yönlü bağlantı altyapısı sayesinde kablolu veya kablosuz iletişim protokollerini kullanarak Endüstri 4.0 uyumlu cihazlarla iletişim kurabilmektedir.

Yazılım ve ERP Entegrasyonu

T-UCT yazılımı;

• Word,
• Excel,
• Access,
• OneNote

gibi ofis yazılımlarının yanı sıra;

• Senkron ERP / Prometrik,
• SAP,
• SAP S/4HANA,
• Canias,
• IFS,
• Logo,
• FreeDom,
• Sistrade

gibi ERP sistemleriyle veri alışverişi yaparak entegre şekilde çalışabilmektedir.

Kullanıcı Dostu Arayüz

T-UCT yazılımı, kullanıcı dostu arayüzü sayesinde farklı seviyelerdeki kullanıcılar tarafından kolaylıkla kullanılabilmektedir.

Yazılım, test edilen ürüne ait bilgileri ERP altyapısından otomatik olarak alarak minimum iş gücüyle yüksek doğrulukta test kaydı oluşturulmasını sağlar.

Barkod sistemi uyumluluğu sayesinde ERP sistemine kayıtlı ürünler, barkod okuyucu kullanılarak hızlı ve hatasız şekilde sisteme aktarılabilir.

Kayıt ve Raporlama

Aşağıdaki bilgiler sınırsız sayıda kaydedilebilir, arşivlenebilir ve anlık veya dönemsel olarak raporlanabilir:

• Müşteri bilgileri,
• Ürün bilgileri,
• Sipariş bilgileri,
• Üretim iş emri,
• Lot numarası,
• Operatör bilgileri,
• Kalite durumları,
• Test ve ölçüm bilgileri.

Geçmişe yönelik tüm ölçüm sonuçları ve test kayıtları saklanmaktadır. Bu kayıtlar, talep edildiğinde analiz, karşılaştırma ve tekrar test işlemleri için kullanılabilir.

Modüler arayüz sayesinde kullanıcılar;

• Müşteriye özel,
• Ürüne özel,
• Standarta özel,
• Dile özel

sınırsız sayıda rapor formatı tasarlayabilir.

Program, Türkçe, İngilizce, Rusça ve Arapça başta olmak üzere farklı dillerde raporlama yapabilmektedir.

Ölçüm sonuçları, zamana veya üretim paketlerine bağlı olarak otomatik e-posta yoluyla yöneticilere gönderilebilir.

Fotoğraflı Test Kaydı

Test başlangıç ve bitiş fotoğrafları otomatik olarak çekilerek ilgili test raporuna eklenmektedir.

Otomatik Test Parametreleri

İlgili standartlara uygun test parametreleri yazılım tarafından otomatik olarak seçilmektedir.

Bu özellik sayesinde;

• Kullanıcı kaynaklı hatalar azaltılır,
• Eksik bilgi girişi önlenir,
• Testlerin standartlara uygunluğu artırılır.

Tek Tuşla Otomatik Test

Tek tuşla tüm sistem otomatik olarak devreye alınabilir ve test başlatılabilir.

Yazılım üzerinden;

• Hava,
• Gaz,
• Su,
• Ateşleme

sistemleri otomatik olarak açılıp kapatılmaktadır.

Testin tamamlanması veya başarısızlıkla sonuçlanması durumunda sistem sesli ve görsel uyarı verir. Ardından tüm sistemler otomatik olarak güvenli bekleme konumuna alınır.

Kalibrasyon İşlemleri

Günlük kalibrasyon işlemleri yazılım üzerinden gerçekleştirilmektedir.

Kalibrasyon kayıtları otomatik olarak saklanmakta ve test raporlarında görüntülenebilmektedir.

Grafiksel Veri İzleme

Çevre birimleri aracılığıyla toplanan aşağıdaki veriler, T-UCT yazılımı üzerinde grafiksel olarak gösterilmektedir:

• Gerilim,
• Akım,
• Kalibrasyon sıcaklıkları,
• Test sıcaklıkları,
• Su debisi,
• Hava debisi,
• Gaz debisi,
• Diğer proses verileri.

TEST ODASI GEREKSİNİMLERİ

Test işlemi, hava akımının bulunmadığı ve minimum 20 m³ hacme sahip uygun bir oda içerisinde gerçekleştirilmelidir.

Test başlangıcında oda sıcaklığı 10–40 °C aralığında olmalıdır.

Yanma işlemi sonucunda ortaya çıkabilecek zararlı gazların ortamdan güvenli şekilde uzaklaştırılması için uygun kapasitede bir gaz tahliye ve havalandırma sistemi bulunmalıdır.

Besleme Gereksinimleri

Hava, gaz ve su beslemesi için minimum 4 bar basınca sahip uygun besleme kaynakları bulunmalıdır.

Hava ve gaz besleme hatları nem içermemelidir.

Elektrik Gereksinimleri

Cihazın elektrik gereksinimleri aşağıdaki gibidir:

• 1 × 380 V AC,
• 1 × 220 V AC,
• Maksimum 3 A.

Veri İletişimi

ERP ve ağ iletişimi için test odasında data hattı veya kablosuz ağ bağlantısı bulunmalıdır.

Laboratuvar Altyapısı

Cihazın kurulacağı laboratuvarın hazırlanması müşterinin sorumluluğundadır.

Laboratuvar altyapısında aşağıdaki sistemlerin uygun şekilde hazırlanması gerekmektedir:

• İklimlendirme,
• Elektrik tesisatı,
• Hava tesisatı,
• Gaz tesisatı,
• Su tesisatı,
• Havalandırma ve gaz tahliye sistemi,
• Data ve ağ bağlantıları.

Gerekli durumlarda laboratuvar altyapısına ilişkin teknik bilgiler, sistem tasarımları ve üç boyutlu çizimler firmamız tarafından ücretsiz olarak sağlanmaktadır.

GARANTİ ŞARTLARI

TEOGEN markalı ürünler; kullanım kılavuzunda belirtilen esaslara, güvenlik uyarılarına, bakım şartlarına ve ilgili standartlara uyulması koşuluyla imalat hatalarına karşı iki yıl süreyle garanti kapsamındadır.

Garanti hizmetleri, TEOGEN Teknoloji ve Endüstriyel Yazılım Sistemleri Sanayi Ticaret Limited Şirketi tarafından sağlanmaktadır.
