ÜRÜN BİLGİSİ:

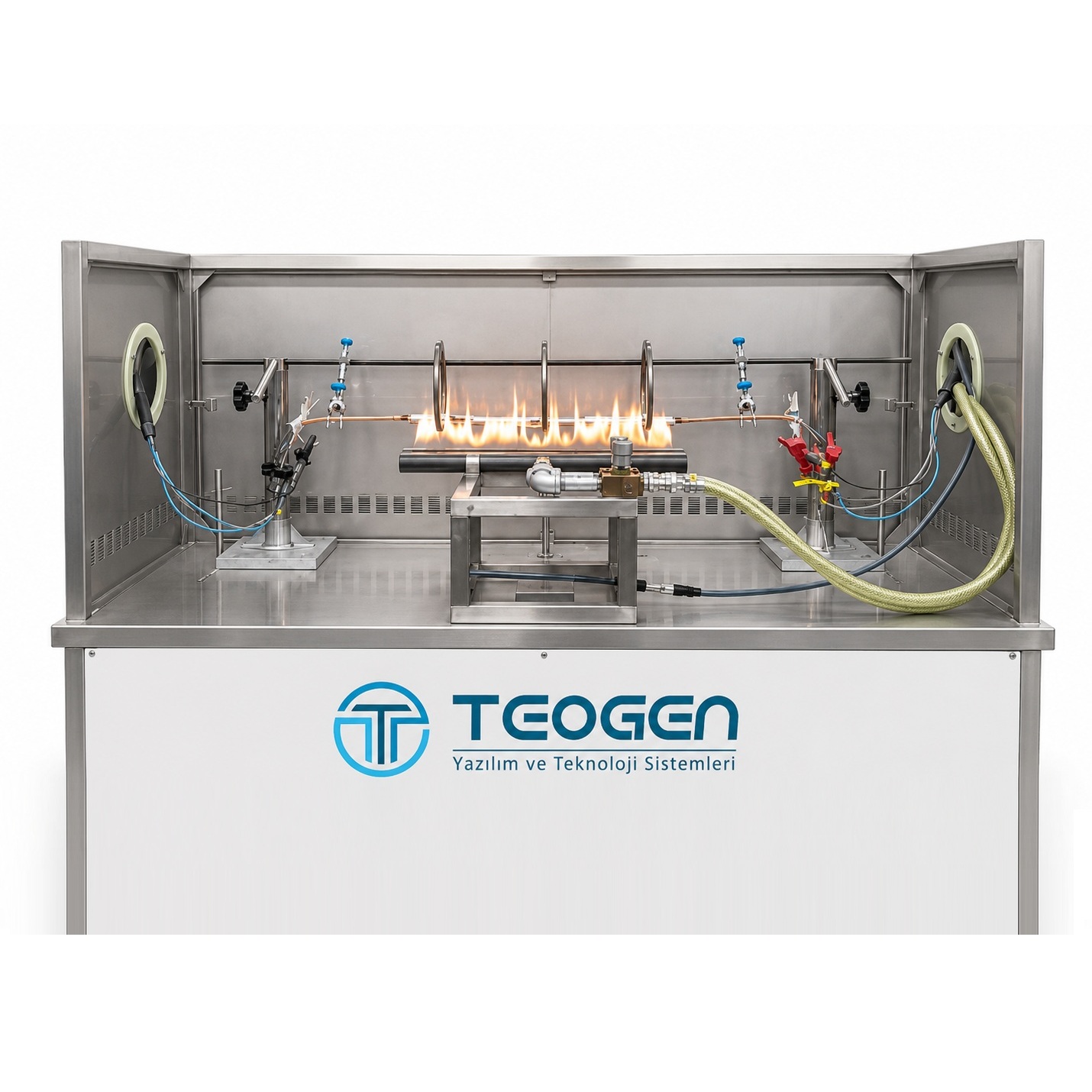

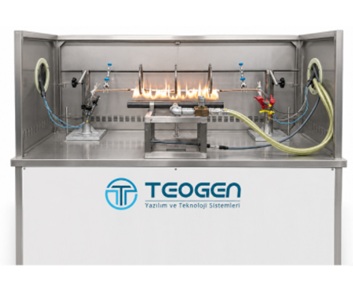

IEC 60331-11 | 21 | 23: 1999 --> 2006 --> 2021 : IEC 60331-11 | 21 | 23 Test cihazımız, test standardının son güncellenmesinde (15.02.2021) yapılan değişiklikleri kapsamaktadır.
AISI 304 Kalite paslanmaz çelik konstrüksiyon ile üretilmektedir.
Standart kapsamında FE90 – FE180 parametrelerini test edebilmektedir.
Brülör “TGNburn1857B”, IEC 60331-11 standardı için 11-55 1857B referans alınarak tasarlanmış 1,32mmØ delikli, yakıcı yüzü 500mm uzunluğunda olan ribbon tip propan gaz brülörüdür.
Ateşleme probu brülöre entegre olarak sunulmaktadır.
Gaz karıştırıcı venturi mikser “TGNmix1418”, IEC 60331-11 14-18 referansıyla özel alaşım döküm olarak üretilmektedir.
Standartta belirtilen 750 +50 / -0 °C aralığında stabil çalışmaktadır. (max. 1000 °C)
Brülör, otomatik konumlandırma için 1100 °C ‘ye dayanıklı raylı sistemi ile donatılmıştır. Bu sayede hatalı konumlandırmaların önüne geçilmekte ve tekrar testlerin güvenirliliği arttırılmaktadır.
Sıcaklık ölçümleri, 2 adet 1,5mm çapında IEC 60331-11 standardında belirtilen EN 60584-1’e uyumlu mineral kaplı paslanmaz çelik kılıflı termokupllar kullanılarak yapılmaktadır.
Kablo sabitleyici çember ve gerdirme aparatları AISI 304 kalite paslanmazdan yapılmıştır. 5 Adet çember ve 2 adet gerdirme aparatından oluşmaktadır.
Hava ve gaz bilgileri, standardın önerdiği gibi dijital kütle akış metreler ile ölçülmektedir. Dijital kütle akış kontrolcüsü opsiyon olarak sunulmaktadır. Analog debi akış ölçerler ortam ve gaz sıcaklıkları değişimlerinde hatalı ölçüm yaptığı/sürekli kalibrasyon gerektirdiği için tavsiye edilmemektedir.
Hava ve gaz açılış ve kapanışları endüstriyel tip sızdırmaz selenoid valfler ile bilgisayar tarafından kontrol edilmektedir.
Gaz alarm sistemi test cihazı içerisinde mevcuttur. Ayrıca test odasına da gerekli miktarda sensör yerleştirilmektedir. 20m³’lük oda için +1 adet yeterlidir.
Test akım ve gerilimi “TGNpower06”, her bir fazı 2A korumalı devre kesiciler barındıran uzun ömürlü 3 fazlı yıldız transformatörden oluşmaktadır. Voltaj kademeleri 110, 175/300, 250/440, 300, 450/750 ve 600/1000 Volt olarak ön tanımlıdır. İsteğe bağlı olarak üretim aşamasında arttırılabilir/değiştirilebilir.
Test esnasında 0,25A’lik yük dağılımı için tasarlanmış “TGNloader” yük hücresi, her voltaj kademesinde ±%1 doğrulukta akım çekmeyi garanti eder. Test esnasında akım ve gerilim değerleri “TGNanalyst” elektronik kartı ile anlık ölçülerek tüm test boyunca değerlerin stabil kalmasını sağlar.
Test numunelerinin kolay ve güvenli elektriksel bağlantıları için CAT III güvenlik kategorisine sahip 8 adet klemens/konnektör bulunaktadır.
Hava, gaz, ateşleme ve elektriksel veriler bilgisayar tarafından çevre birimler aracılığıyla otomatik kontrol edilir ve anlık olarak tüm değerler kaydedilir.
Test cihazımız ISO 18001 iş sağlığı ve güvenliği kapsamında yapılması/karşılanması gereken tüm önlemleri barındırmaktadır. (Elektrik izolasyonu, gaz alarm sistemi, yönetmeliğe uygun çelik örgülü gaz boruları, uyarı levhaları vb)
Test hücreleri adaptasyonu için dijital I/O unitesi. (Aydınlatma, havalandırma, kapı switch gibi bağlantılar)
Tüm yazılım, makine ve test cihazlarımız kullanım klavuzu ve test talimatları ile birlikte teslim edilir.
T-UCT Yazılımı (Teogen Universal Cable Tester) Üretim gamımızda yer alan tüm test cihazlarımıza (Elektrik-elektronik, mekanik, kimyasal, yangına tepki, yangına dayanım) adapte olarak tek program üzerinden tüm sistemleri kontrol etme ve raporlama olanağı sunmaktadır. T-UCT Yazılımı kendi bünyemizde geliştirildiği için son kullanıcı müşterilerimize çoklu lisans ücretsizdir. Müşterilerimiz kendi fabrikaları içerisindeki ağ bağlantısı olan tüm bilgisayarlardan kullanıcı yetkileri dahilinde testleri takip edebilir, sonuçları görüntüleyebilir ve raporları kendi bilgisayarlarına indirebilmektedir.
ÜRÜN ÖZELLİKLERİ:
Endüstri 4.0 uyumluluğu gözetilerek geliştirilen T-UCT yazılımı çok yönlü bağlantı alt yapısı ile kablolu ya da kablosuz protokolleri kullanarak endüstri 4.0 uyumlu cihazlar ile iletişim kurabilir.
Ofis programları (Word, Excel, Access, Onenote vb) ve ERP programları (SenkronERP/Prometrik, SAP, S4/Hana, Canias, IFS, Logo, FreeDom, Sistrade) gibi işletme içerisindeki programlar ile veri alış verişi yaparak uyumlu şekilde çalışabilir.
T-UCT Yazılımı kullanıcı dostu ara yüze sahiptir, herkes tarafından kolayca kullanılabilir.
Test edilen ürüne ait tüm bilgileri ERP alt yapısından alarak minimum iş gücü ile maksimum doğrulukta test bilgi kaydını sağlar. Barkod sistemi uyumluluğu sayesinde ERP’ye kayıtlı tüm ürünler için barkod okuyucu kullanılabilir.
Müşteri bilgileri, Ürün bilgileri, Sipariş bilgileri, Üretim iş emri, Lot numarası, Operatör bilgileri, Kalite durumları gibi çeşitli bilgiler sınırsız sayıda kayıt edilebilir, arşivlenebilir ve anlık ya da dönemsel raporlanabilmektedir.
Geriye dönük tüm ölçümler ve kayıtlar saklanır, istenildiğinde analiz ve tekrar testler için kullanılabilir.
Modüler ara yüz sayesinde kullanıcılar sınırsız sayıda rapor formatı (müşteriye özel, ürüne özel, dile özel vb) tasarlayabilir.
Program farklı dillerde raporlama yapabilir (TR, EN, RU, AR vb.)
Ölçümlere ait sonuçlar zamansal ya da paket bazlı olarak otomatik mail ile yöneticilere raporlanabilir.
Test başlangıç ve bitiş fotoğrafları otomatik alınarak test raporlarına eklenir.
Standartlara uyumlu test parametreleri otomatik seçilir, kullanıcıların hata yapması ya da eksik bilgi girişi engellenir.
Tek tuş ile tüm sistem otomatik devreye girerek testin başlaması sağlanır.
Hava, gaz ve ateşleme sistemleri yazılım üzerinden otomatik olarak açılır ve kapatılır.
Test bitiş ve başarısız test durumlarında sesli ve görsel uyarı vererek tüm sistemi güvenli durumda beklemeye alır.
Günlük kalibrasyonlar yazılım üzerinden yapılır ve kayıtları tutularak raporlarda görüntülenir.
Çevre birimleri aracılığıyla toplanan tüm veriler (gerilim, akım, kalibrasyon sıcaklıkları ve su debisi gibi) yazılım üzerinde grafikler ile gösterilmektedir.
TEST ODASI GEREKSİNİMLERİ:
Test, minimum 20 m³ hacimli hava akımının olmadığı uygun bir oda içinde, 10 - 40 °C sıcaklık aralığında başlanarak yapılmalıdır. Ayrıca yakma sonucu ortaya çıkan zararlı gazların atılması için gaz tahliye sistemi öngörülmektedir.
Hava ve gaz beslemesi için minimum 4 bar basınçlı nem içermeyen besleme kaynakları.
Elektrik gereksinimi 1x380Volt + 1x220Volt AC max 3A
ERP iletişimi için data hattı / wifi Cihazın yerleştirileceği laboratuvarın hazırlanması (laboratuvar iklimlendirme şartları, elektrik ,hava, gaz, havalandırma vb tesisatlar) gerekli olan yerlerde alt yapı teknik bilgi, tasarım ve 3D çizimler tarafımızca ücretsiz sağlanmaktadır
GARANTİ ŞARTLARI:
Kullanım kılavuzunda belirtilen esaslara, uyarılara ve standartlara uyulmak koşulu ile TEOGEN markalı ürünler imalat hatalarına karşı 2 (iki) yıl TEOGEN Teknoloji ve Endüstriyel Yazılım Sistemleri San. Tic. Ltd. Şti. garantisindedir
