EN 62230 / BS 5099 Kablo Spark Test Cihazı
EN 62230 / BS 5099 Kablo Spark Test Cihazı, elektrik kablolarının yalıtım ve dış kılıf tabakalarında üretim sırasında oluşabilecek pinhole, çatlak, delik, incelme ve diğer izolasyon süreksizliklerinin tespit edilmesi amacıyla kullanılan yüksek gerilim test sistemidir. EN/IEC 62230 standardı elektrik kablolarında uygulanacak spark test metodunu tanımlarken, BS 5099 standardı da kablo izolasyon ve kılıf tabakalarının kıvılcım testi için kullanılan test gerilimleri ve uygulamalarına yönelik gereklilikleri kapsamaktadır.
Test sırasında kablo, cihaz içerisinde bulunan yüksek gerilim elektrot sistemi içerisinden kontrollü şekilde geçirilir. Test edilen kablonun iletkeni veya ilgili metalik tabakası topraklanırken, elektrot sistemi ile kablo arasında belirlenen test gerilimi uygulanır. İzolasyon üzerinde elektriksel dayanımı bozacak bir delik veya süreksizlik bulunması durumunda yüksek gerilim bu noktadan boşalma meydana getirir. Sistem oluşan elektriksel atlamayı algılayarak hatalı bölgenin tespit edilmesini sağlar. Bu yöntem özellikle kablo ekstrüzyon hatlarında %100 sürekli üretim kontrolü amacıyla kullanılmaktadır.
EN 62230 kapsamında spark test sistemlerinde uygulamaya ve ilgili kablo standardına bağlı olarak AC, DC, yüksek frekanslı veya darbeli gerilim yöntemleri kullanılabilir. Uygulanacak test gerilimi; izolasyon veya kılıf kalınlığına, kablo yapısına ve ilgili ürün standardında belirtilen şartlara göre belirlenir. Önceki BS 5099 uygulamalarında da AC, DC, yüksek frekans ve darbeli test yöntemleri tanımlanmış; güncel uygulamalarda BS 5099'un yerini büyük ölçüde BS EN 62230 almıştır.

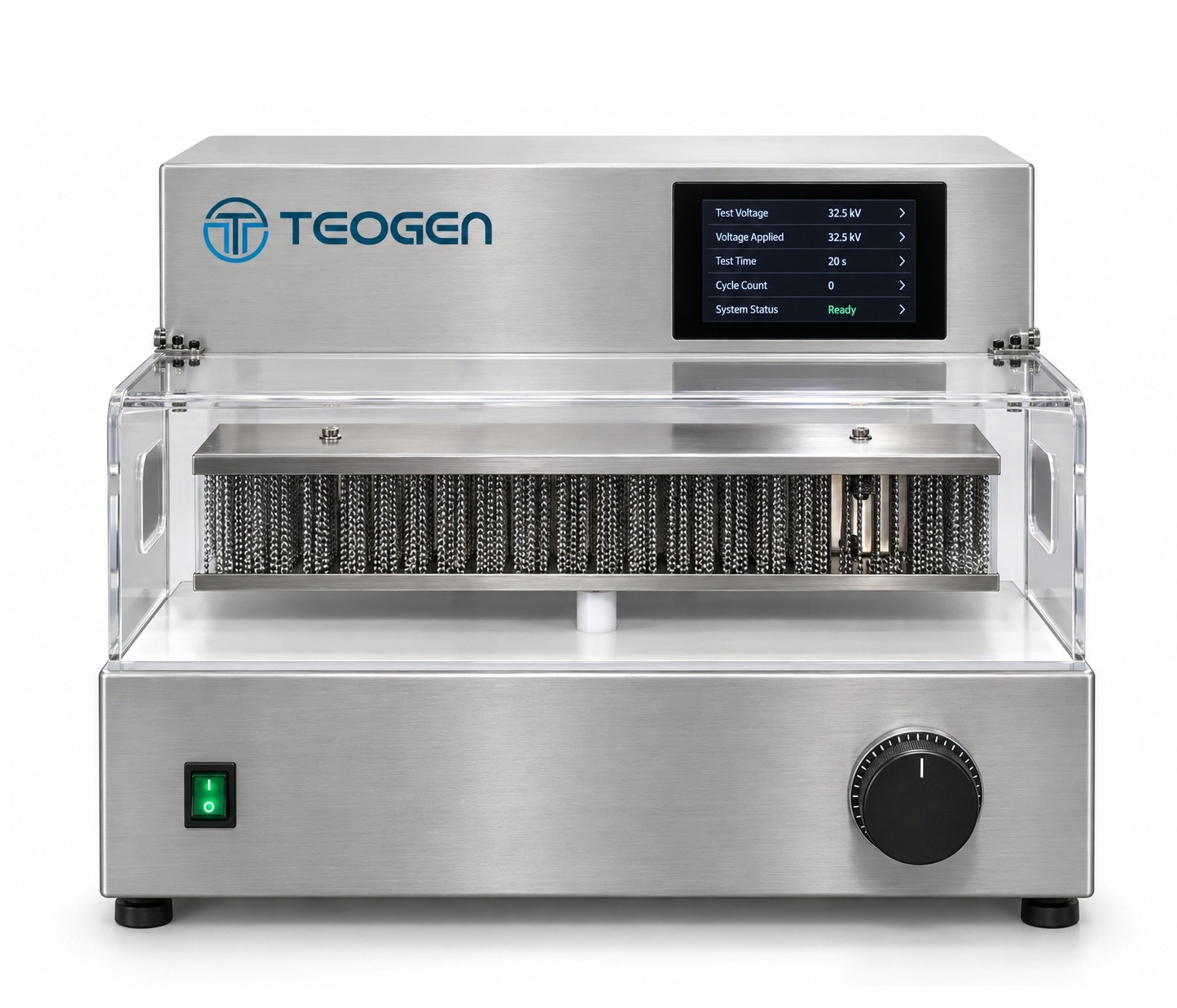

TeoGen Kablo Spark Test Sistemi, operatör güvenliği ve kolay kullanım dikkate alınarak paslanmaz çelik gövde, koruyucu şeffaf test bölmesi ve dijital kontrol arayüzü ile tasarlanmıştır. Dokunmatik ekran üzerinden test parametreleri izlenebilir, uygulanan test gerilimi ve test durumu takip edilebilir. Elektrot bölgesi, kablonun üretim hattı üzerinde kesintisiz olarak geçirilmesine ve izolasyon hatalarının hızlı şekilde algılanmasına uygun yapıdadır. Sistem, kablo üretim tesisleri, kalite kontrol laboratuvarları ve Ar-Ge uygulamalarında kullanılabilecek şekilde yapılandırılabilir.
Öne Çıkan Özellikler
- EN/IEC 62230 spark test metoduna uygun test altyapısı
- Kablo izolasyon ve kılıfındaki elektriksel süreksizliklerin tespiti
- Sürekli üretim hattında kullanım imkânı
- Yüksek gerilim elektrot sistemi
- Dokunmatik ekran üzerinden test kontrolü ve izleme
- Hata algılama ve hata sayacı fonksiyonları
- Ayarlanabilir test gerilimi
- Paslanmaz çelik gövde
- Şeffaf koruyucu test kabini
- Üretim hattına entegrasyona uygun yapı
- Farklı kablo çapları ve izolasyon tiplerine uygun elektrot seçenekleri
